目覚まし時計⏰

共同制作者

　　　タッカンマリ
　　　muku

使用した "FabLab" の機械

　　　・３Dプリンター

使用したモノ

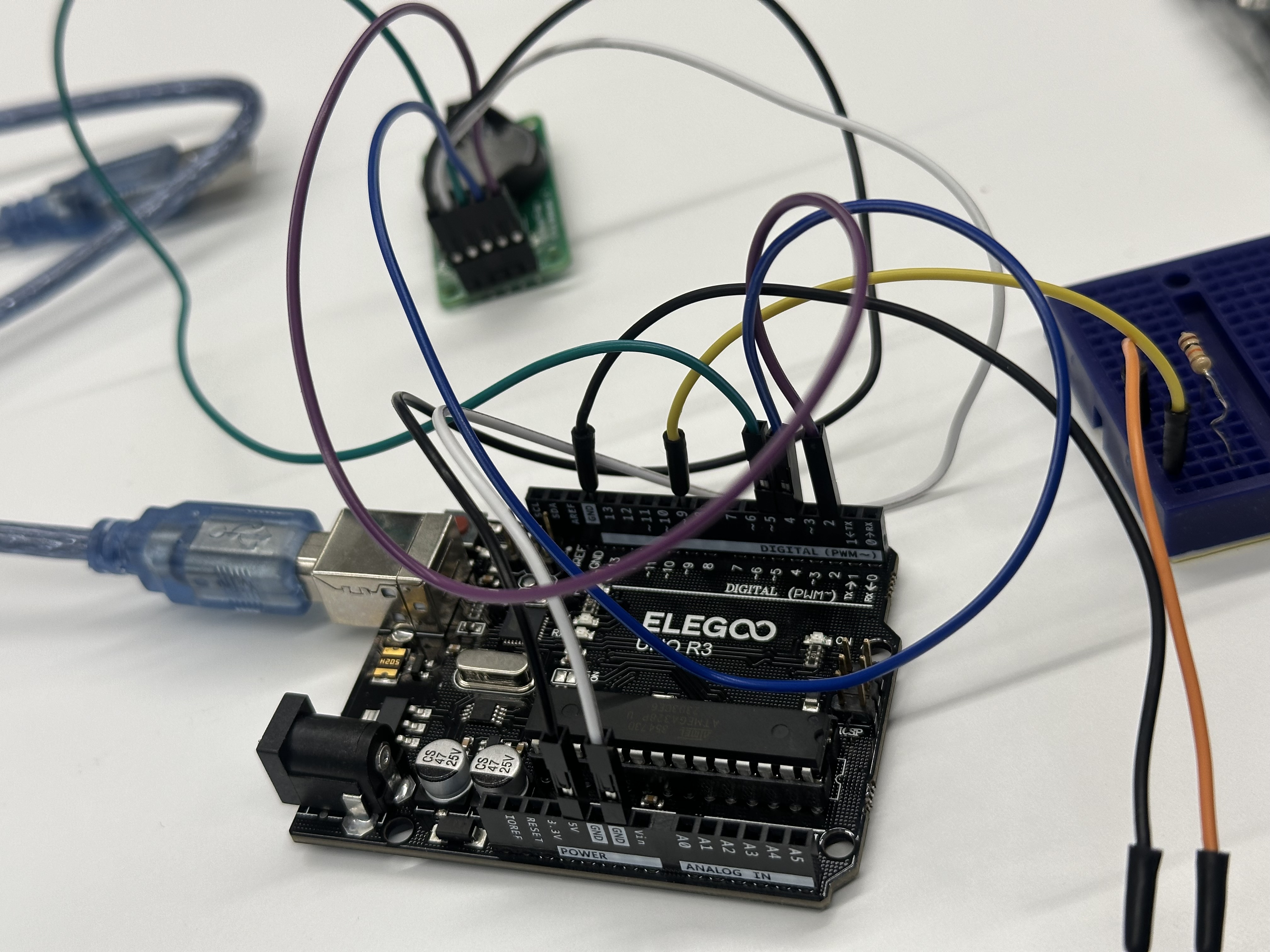

・Arduino Uno
・USBケーブル
・ブレッドボード
・リアルタイムクロックモジュール　（DS1302）

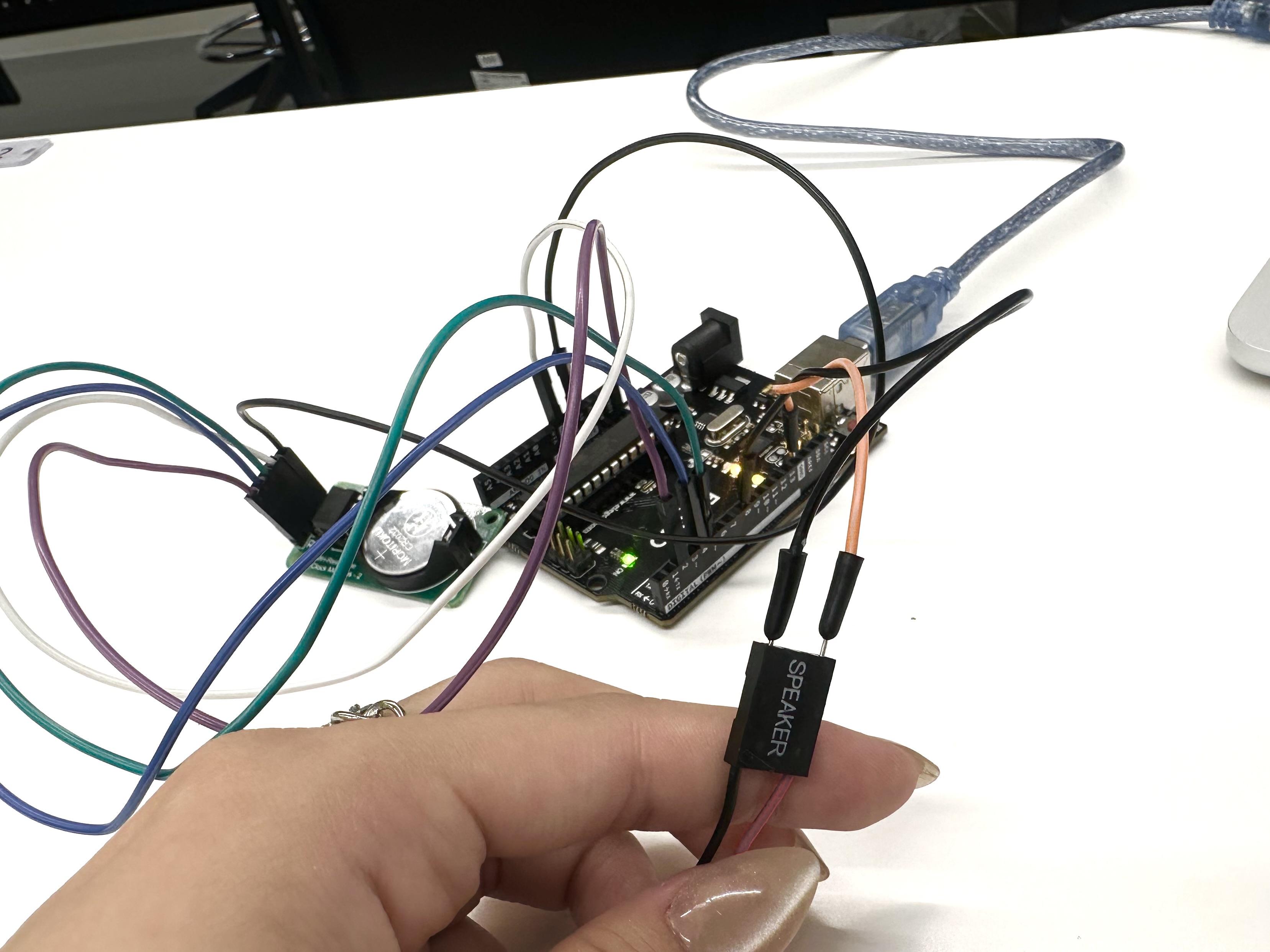

・マザーボード内部ミニスピーカー　（DR-YM-038）
・ジャンパーワイヤー　（Male-to-Female）
・ジャンパーワイヤー　（Male-to-Male）
・パソコン　（MacBook Air）
・リチウムコイン電池　（CR 2032）
・USBハブ-Type-C　（U3HC-A430BXBK）
・目覚まし時計ケース　（3Dプリンターで制作）

プロジェクトマネジメント

（プロセスメモープロセス・必要なモノやステップ・やるべきこと）

・・・・・・・・・・・・・・・・・・・・
■　は考えないといけないこと、疑問等
●　は具体的にやること
→　はやったこと
・・・・・・・・・・・・・・・・・・・・

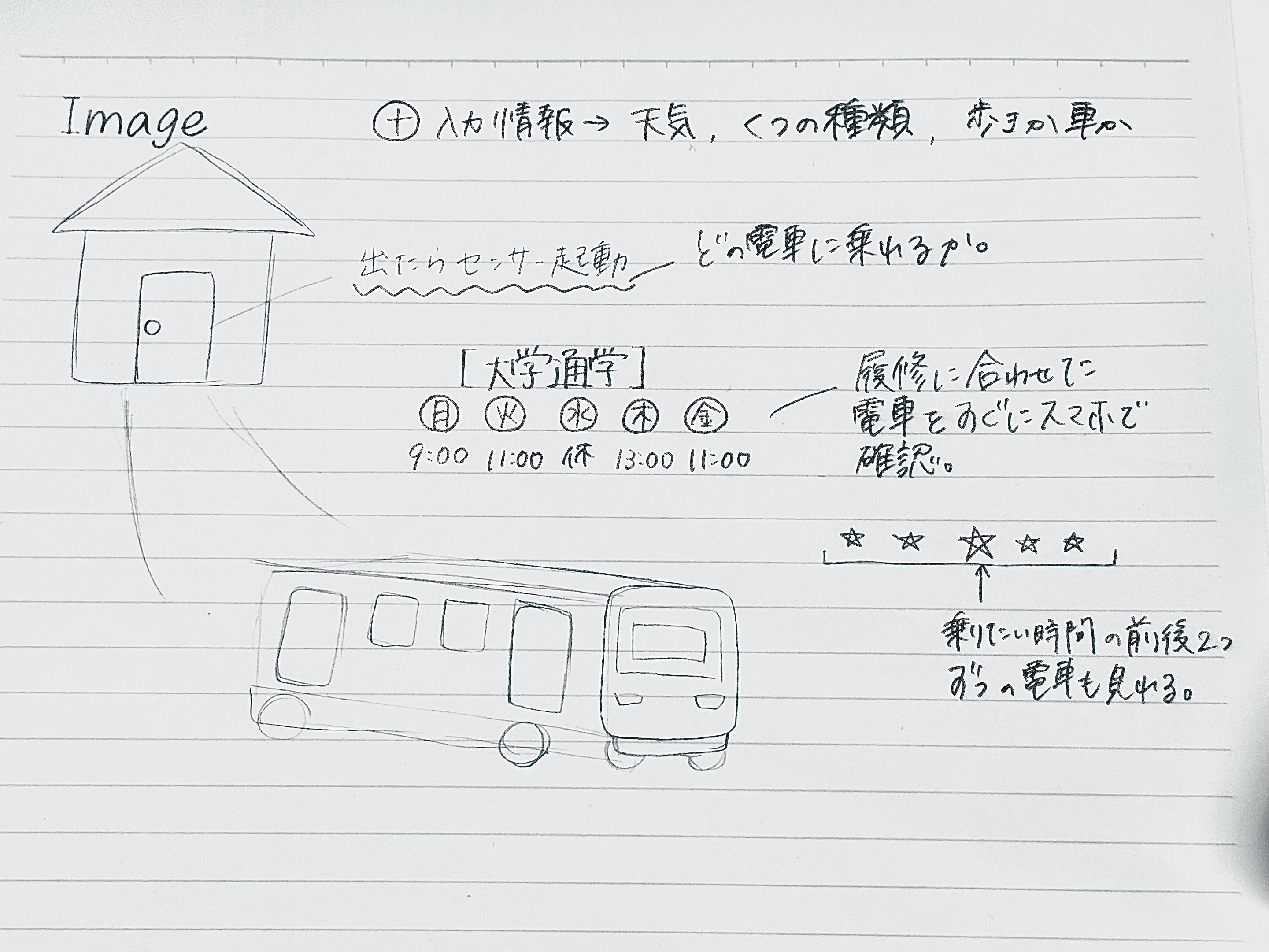

■　現役大学生に寄り添ったものを作りたい！


■　現役大学生は何が不便だろうか。（やはり朝、？）
●　現役の大学生にアンケートをとる。
●　このサービスを作る上で必要なものを買う。





→　マザーボード内部ミニスピーカー　（DR-YM-038）の購入
→　リアルタイムクロックモジュール　（DS1302）の購入
→　ジャンプワイヤーの調達
→　公式LINEアカウントを開設

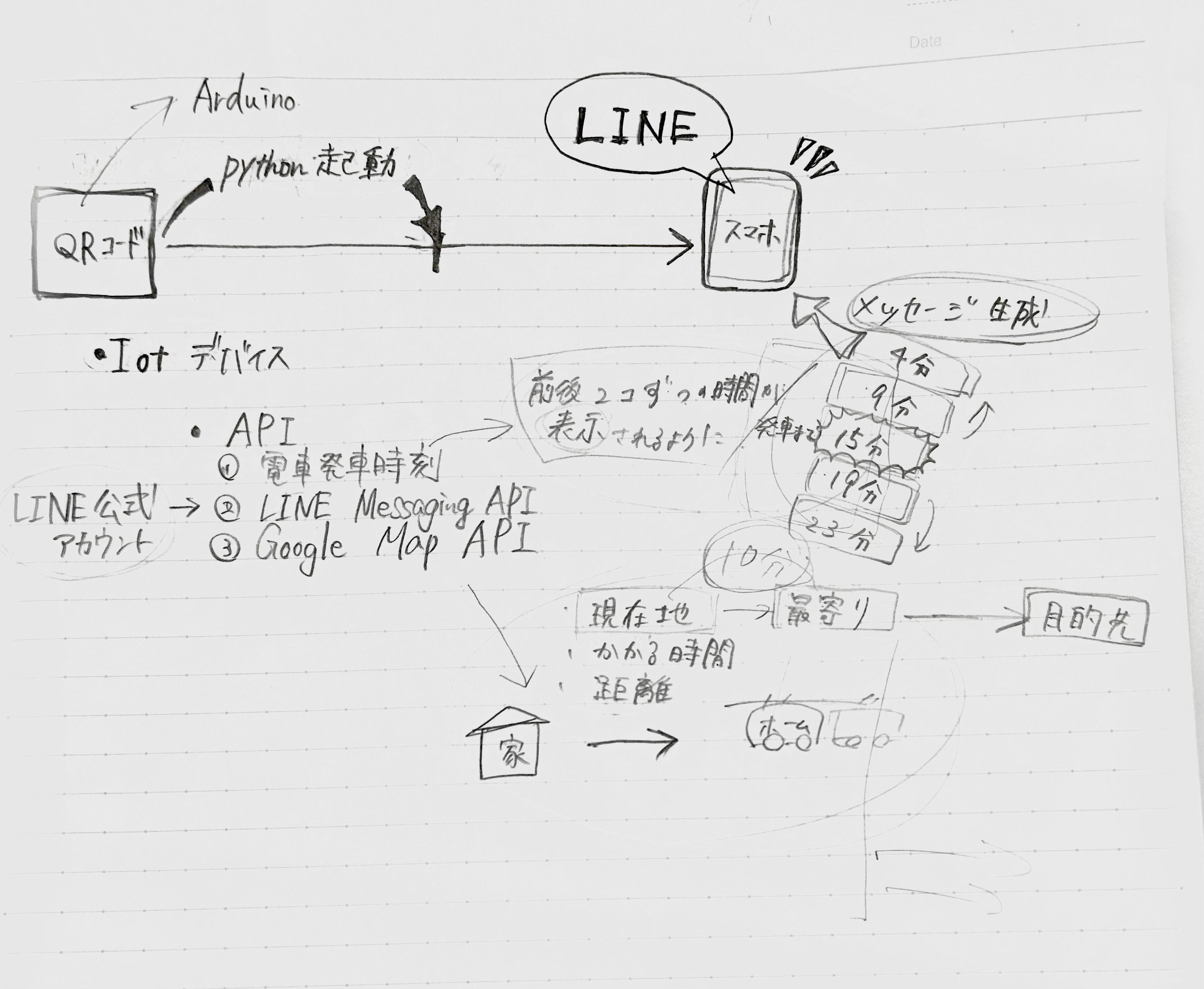

●　電車の交通情報のAPIを取得するために、申請をする。

【6月25日】

→　電車の運行時刻のAPIwo使用しようとして、コードまで取得しましたが、上手く情報を読み取ることができず、失敗。
■　APIが使えないため、最初に考えていたサービスは期限内での完成が難しい。
■　他の案を考える。（目覚まし時計はどうだろうか。）






【7月1日】

→　目覚まし時計のArduinoコード完成。

1. #include <ThreeWire.h>
2. #include <RtcDS1302.h>
4. const int IO = 4; // DAT
5. const int SCLK = 5; // CLK
6. const int CE = 2; // RST
7. const int buzzerPin = 8; // ピエゾブザーの接続ピン
9. ThreeWire myWire(4, 5, 2); // IO, SCLK, CE
10. RtcDS1302<ThreeWire> Rtc(myWire);
12. void setup() {
13.   pinMode(buzzerPin, OUTPUT); // ピエゾブザーのピンを出力に設定
14.   Serial.begin(9600);
16.   Serial.print("compiled: ");
17.   Serial.print(__DATE__);
18.   Serial.println(__TIME__);
20.   Rtc.Begin();
22.   RtcDateTime compiled = RtcDateTime(__DATE__, __TIME__);
23.   printDateTime(compiled);
24.   Serial.println();
26.   if (!Rtc.IsDateTimeValid()) {
27.     Serial.println("RTC lost confidence in the DateTime!");
28.     Rtc.SetDateTime(compiled);
29.   }
31.   if (Rtc.GetIsWriteProtected()) {
32.     Serial.println("RTC was write protected, enabling writing now");
33.     Rtc.SetIsWriteProtected(false);
34.   }
36.   if (!Rtc.GetIsRunning()) {
37.     Serial.println("RTC was not actively running, starting now");
38.     Rtc.SetIsRunning(true);
39.   }
41.   RtcDateTime now = Rtc.GetDateTime();
42.   if (now < compiled) {
43.     Serial.println("RTC is older than compile time! (Updating DateTime)");
44.     Rtc.SetDateTime(compiled);
45.   } else if (now > compiled) {
46.     Serial.println("RTC is newer than compile time. (this is expected)");
47.   } else if (now == compiled) {
48.     Serial.println("RTC is the same as compile time! (not expected but all is fine)");
49.   }
50. }
52. void loop() {
53.   RtcDateTime now = Rtc.GetDateTime();
54.   printDateTime(now);
55.   Serial.println();
57.   if (!now.IsValid()) {
58.     Serial.println("RTC lost confidence in the DateTime!");
59.   }
61.   // 設定時刻 (例: 12:00:00)
62.   int alarmHour = 22;
63.   int alarmMinute = 13;
64.   int alarmSecond = 0;
66.   if (now.Hour() == alarmHour && now.Minute() == alarmMinute && now.Second() == alarmSecond) {
67.     // 5秒間音を鳴らす
68.     tone(buzzerPin, 2000, 5000); // 2kHzの音を5秒間鳴らす
69.   }
71.   delay(1000); // one second
72. }
74. #define countof(a) (sizeof(a) / sizeof(a[0]))
76. void printDateTime(const RtcDateTime& dt) {
77.   char datestring[20];
79.   snprintf_P(datestring,
80.              countof(datestring),
81.              PSTR("%02u/%02u/%04u %02u:%02u:%02u"),
82.              dt.Month(),
83.              dt.Day(),
84.              dt.Year(),
85.              dt.Hour(),
86.              dt.Minute(),
87.              dt.Second());
88.   Serial.print(datestring);
89. }

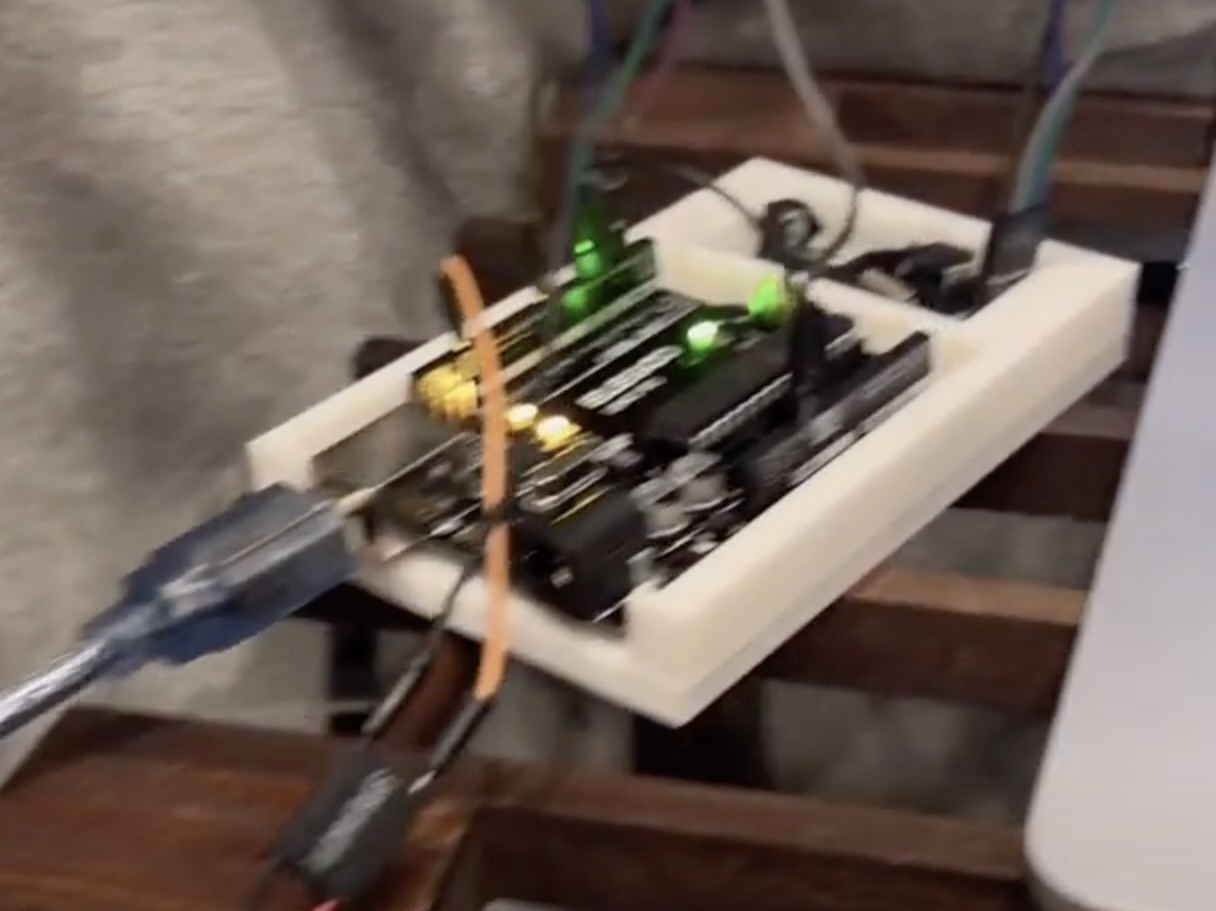

→　3Dプリンターで外側の入れ物を作成。
